Alex und Jona´s Lastenrad: Unterschied zwischen den Versionen

Aus postfossil mobil
Zur Navigation springen Zur Suche springen
KKeine Bearbeitungszusammenfassung
Keine Bearbeitungszusammenfassung
Zeile 1: Zeile 1:
[[File:photo5443008017407781002.jpg|400px]]
[[File:photo5443008017407781002.jpg|400px]]
Bauzeit: Juni, Juli, August 2017 + Pulvern & kleinere Arbeiten im September.
Eine Schritt-für-Schritt Dokumentation des Bauprozesses erfolgte im Eifer des Gefechts leider nicht.
==Der Bau==


[[File:photo5445166332963301522.jpg|400px]]
[[File:photo5445166332963301522.jpg|400px]]
Zeile 27: Zeile 34:


[[File:2017 09 Alex und Jona DSC00394.JPG|400px]]
[[File:2017 09 Alex und Jona DSC00394.JPG|400px]]
==Fertig!==
[[File:photo5440391016524916778.jpg|400px]]
[[File:photo5440391016524916785.jpg|400px]]
[[File:photo5440391016524916786.jpg|400px]]


[[File:photo5440391016524916777.jpg|400px]]
[[File:photo5440391016524916777.jpg|400px]]


[[File:photo5440391016524916778.jpg|400px]]
Verbindung der Lenkstange an der Gabel mit einem [http://www.maedler.de/product/1643/1126/1705/winkelgelenke-din-71802-stahl-verzinkt Winkelgelenk]. Der Lenkhebel an der Gabel ist hat ein Verhältnis von etwa 0.8:1 zum Lenkhebel am langen Steuerrohr und ist leicht gekippt - dadurch schien nach sehr ausgiebigem austesten der großtmöglichste Lenkradius erreicht. Empfehlenswert sind die Winkelgelenke mit Sicherungsbügel. Bei einer der ersten Fahrten ohne den verloren gegangenen Sicherungsbügel rutschte das Gelenk raus. Resultat: sofortiger Crash, Lenkstange verbogen.

[[File:photo5440391016524916782.jpg|400px]]

Langer Lenkhebel hinten mit einem [http://www.maedler.de/product/1643/2810/gabelkoepfe-din-71752-verzinkt-drehbar Gabelgelenkt] + Bolzen. Die Unterlegscheiben dazwischen zu bekommen kann knifflig sein.

[[File:photo5442917037115549791.jpg|400px]]

Verstärkung der Lenkstange.


[[File:photo5440391016524916779.jpg|400px]]
[[File:photo5440391016524916779.jpg|400px]]


Halterung der Brems- und Schaltzüge aus Flachstahl, inspiriert von [http://www.blog.lennart-siekmann.de/lastenrad/2015/09/12/Resonanzkatastrophe/ Lennart Siekmann]
Halterung der Brems- und Schaltzüge aus Flachstahl, inspiriert von [http://www.blog.lennart-siekmann.de/lastenrad/2015/09/12/Resonanzkatastrophe/ Lennart Siekmann]. Beliebigen Flachstahl nehmen, Aussparung für den Kabelbinder anfertigen, zweimal anschweißen, fertig. Funktioniert sehr schön mit zwei Zügen, die jeweils an einer Seite entlang laufen.

[[File:photo5440391016524916780.jpg|400px]]


[[File:photo5440391016524916781.jpg|400px]]
[[File:photo5440391016524916781.jpg|400px]]


[[File:photo5440391016524916782.jpg|400px]]
Ahead-Steuersatz mit einer doppelten [https://einradversand.com/einradteile/sattelklemmen/qu-ax-sattelklemme-doppelinbus-28-6mm Einrad-Sattelklemme], die letztlich halbiert wurde, weil der Platz nicht reichte. Pro-Tip: Beim Kürzen des kurzen Steurrohrs schon drüber nachdenken.


[[File:photo5440391016524916783.jpg|400px]]
[[File:photo5440391016524916783.jpg|400px]]
Rahmenschloss: Empfehlenswert. Sehr, sehr praktisch. Super easy, um das Rad mal schnell abzuschließen und in Kombi mit der zusätzlichen Kette zum Anschließen des Rahmenschlosses hoffentlich ausreichender Diebstahlschutz.


[[File:photo5440391016524916784.jpg|400px]]
[[File:photo5440391016524916784.jpg|400px]]


[[File:photo5440391016524916785.jpg|400px]]
[[File:photo5440391016524916788.jpg|400px]]


[[File:photo5440391016524916786.jpg|400px]]
Ladefläche aus 6.5mm Siebdruck-Platten, verschraubt mit Senkkopfschrauben in dafür vorbereitetem Flachstahl mit Gewindelöchern der jeweils in den Ecke der Ladeflächenträger angebracht ist.


[[File:photo5440391016524916787.jpg|400px]]
[[File:photo5440391016524916787.jpg|400px]]


[[File:photo5440391016524916788.jpg|400px]]
Angeschweißte Aufnahme der Vorderradbremse mit einem IS zu PS Adapter. Der Adapter hat Gelenkscheiben und wurde leider auch zum justieren der Bremsaufnahme vor dem Anschweißen verwendet. Folglich muss immer genau dieser Adapter benutzt werden, um die Bremse genau einzustellen.

[[File:photo5442917037115549790.jpg|400px]]

Bremsaufnahme am Hinterrad mit Kühlrippen. \m/ >_< \m/


[[File:photo5442917037115549789.jpg|400px]]
[[File:photo5442917037115549789.jpg|400px]]


[[File:photo5442917037115549790.jpg|400px]]
Der Ständer scheint zwar stabil und robust,aber  rutscht trotz zwischen gelegtem Blech und ordentlichem Anzug leider doch manchmal. Es lohnt sich vielleicht doch die Zeit in einen selbstgebauten Ständer zu investieren.


[[File:photo5442917037115549791.jpg|400px]]
[[File:photo5442917037115549792.jpg|400px]]


[[File:photo5442917037115549792.jpg|400px]]
Vorderes Laufrad mit Nabendynamo und Bremsscheibenaufnahme.


[[File:photo5447199020725413963.jpg|400px]]
[[File:photo5447199020725413963.jpg|400px]]

Version vom 6. Dezember 2017, 13:36 Uhr


Bauzeit: Juni, Juli, August 2017 + Pulvern & kleinere Arbeiten im September.

Eine Schritt-für-Schritt Dokumentation des Bauprozesses erfolgte im Eifer des Gefechts leider nicht.

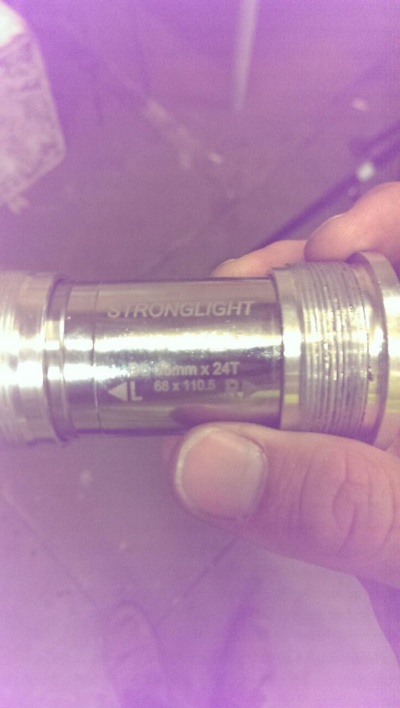

Der Bau






Lara3 AlexundJona BLN.jpg








2017 09 Alex und Jona DSC00394.JPG

Fertig!





Verbindung der Lenkstange an der Gabel mit einem Winkelgelenk. Der Lenkhebel an der Gabel ist hat ein Verhältnis von etwa 0.8:1 zum Lenkhebel am langen Steuerrohr und ist leicht gekippt - dadurch schien nach sehr ausgiebigem austesten der großtmöglichste Lenkradius erreicht. Empfehlenswert sind die Winkelgelenke mit Sicherungsbügel. Bei einer der ersten Fahrten ohne den verloren gegangenen Sicherungsbügel rutschte das Gelenk raus. Resultat: sofortiger Crash, Lenkstange verbogen.


Langer Lenkhebel hinten mit einem Gabelgelenkt + Bolzen. Die Unterlegscheiben dazwischen zu bekommen kann knifflig sein.


Verstärkung der Lenkstange.


Halterung der Brems- und Schaltzüge aus Flachstahl, inspiriert von Lennart Siekmann. Beliebigen Flachstahl nehmen, Aussparung für den Kabelbinder anfertigen, zweimal anschweißen, fertig. Funktioniert sehr schön mit zwei Zügen, die jeweils an einer Seite entlang laufen.


Ahead-Steuersatz mit einer doppelten Einrad-Sattelklemme, die letztlich halbiert wurde, weil der Platz nicht reichte. Pro-Tip: Beim Kürzen des kurzen Steurrohrs schon drüber nachdenken.


Rahmenschloss: Empfehlenswert. Sehr, sehr praktisch. Super easy, um das Rad mal schnell abzuschließen und in Kombi mit der zusätzlichen Kette zum Anschließen des Rahmenschlosses hoffentlich ausreichender Diebstahlschutz.



Ladefläche aus 6.5mm Siebdruck-Platten, verschraubt mit Senkkopfschrauben in dafür vorbereitetem Flachstahl mit Gewindelöchern der jeweils in den Ecke der Ladeflächenträger angebracht ist.


Angeschweißte Aufnahme der Vorderradbremse mit einem IS zu PS Adapter. Der Adapter hat Gelenkscheiben und wurde leider auch zum justieren der Bremsaufnahme vor dem Anschweißen verwendet. Folglich muss immer genau dieser Adapter benutzt werden, um die Bremse genau einzustellen.


Bremsaufnahme am Hinterrad mit Kühlrippen. \m/ >_< \m/


Der Ständer scheint zwar stabil und robust,aber rutscht trotz zwischen gelegtem Blech und ordentlichem Anzug leider doch manchmal. Es lohnt sich vielleicht doch die Zeit in einen selbstgebauten Ständer zu investieren.


Vorderes Laufrad mit Nabendynamo und Bremsscheibenaufnahme.
