Bauanleitung Lasten-Dreirad „Hinterlader“

Ein dreirädriges Lastenrad aus Gebrauchtfahrradteilen mit großer Ladefläche von Thomas Viebach

Das hier beschriebene Lastenfahrrad entspricht auf dem ersten Blick dem geradezu „klassischen“ Transport-Dreirad. Fahrräder dieser Art werden seit über hundert Jahren millionenfach gebaut, zur Güter- und Personenbeförderung oder als mobile Verkaufsstände.

Wer über den Selbstbau eines solchen Fahrrades einmal nachgedacht hat wird aber bald auf das Problem gestoßen sein, dass eine zweirädrige Hinterachse benötigt wird, die sich grundlegend von den in der Fahrradtechnik üblichen und verfügbaren Bau-Teilen unterscheidet. Bei Kurvenfahrt müssen sich die beiden Hinterräder auch unterschiedlich schnell drehen können. Dies verkompliziert eine durchgehende Hinterachse zusätzlich.

Beim Entwurf dieses Lastenfahrrades habe ich deshalb versucht, das Problem der Hinterachse zu umgehen und ausschließlich mit einfachen und überall verfügbaren Fahrradkomponenten auszukommen. Auf diese Art ist es möglich auch aus gebrauchten Rädern und Fahrradteilen aus dem Schrott ein gut funktionierendes Lastenrad zu bauen.
Entgegen anderen Bauanleitungen zum Selbstbau von Fahrrädern ohne die Notwendigkeit zum Schweißen ist für den Bau dieses Lastenrades ein Schweißgerät notwendig.

Zum Thema Schweißen: Das Schweißen ist sicherlich die belastbarste Verbindungsmöglichkeit für die Metallteile eines Fahrradrahmens. Zugegeben ist die Anschaffung eines guten Schweißgerätes eine nicht gerade billige Angelegenheit. Wer aber erst einmal die Vorzüge dieses einfachen und auch schnell erlernbaren Verfahrens kennengelernt hat, wird bald keine Lust mehr auf fummelige Klemm- und Schraubverbindungen haben, die sich ewig los rütteln oder bei Belastung die Rahmenrohre einknicken lassen.
Wer hier nicht investieren kann oder will und auch keinen guten Freund hat, der so ein Gerät besitzt, dem sei der Weg zu einer „Offenen Werkstatt“ empfohlen, wo man unter Gleichgesinnten einfachen Zugang zu diesem Werkzeug hat oder wo auch entsprechende Kurse angeboten werden.
Alle Fahrradrahmen, die in unseren Workshops entstehen werden mit einem sogenannten MAG Schutzgasschweißgerät geschweißt. Das preisgünstigere Verfahren des Elektroden-Schweißens ist für die dünnwandigen Rohre eines Fahrradrahmens nicht geeignet.

Der Aufbau des Rahmens geht am einfachsten wenn man eine Möglichkeit hat die Fahrrad Rahmenteile in stabiler Lage zueinander festzuklemmen. In unseren Workshops hat sich hierfür die selbstgebaute BikeBench sehr gut bewährt. Die Funktion und Bauanleitung der BikeBench ist an anderer Stelle dieses Internetauftritts beschrieben

Aber jetzt geht’s los!


1 Aufbau des Lastenrad-Rahmens

1.1 Auswahl und Vorbereitung der benötigten Fahrradteile:

Zum Aufbau des Lastendreirads benötigen wir Teile von insgesamt 4 Schrott-Fahrrädern.

1. Einen vollständigen Fahrradrahmen mit Vorderrad-Gabel, Lenker, Bremse, Sattel und Pedalen für das Vorderteil des zukünftigen Lastenrades. Ein stabiler Damenradrahmen mit tiefem Einstieg erleichtert das spätere Aufsteigen aufs Lastenrad. Die Laufradgröße ist beliebig und hängt vom Geschmack des Fahrradbauers ab.

Hinterlader Dreirad001.jpg


2. Zwei möglichst gleiche Fahrrad-Rahmen Hinterbau-Dreiecke mit den Ausfallenden für die Hinterräder, Sattelrohr und Tretlagergehäuse. Der vordere Teil der Rahmen wird nah am Sattelrohr, bzw. am Tretlager abgesägt. Man wird feststellen, wie schwer es ist zwei annähernd gleiche Fahrradrahmen zu finden um an solch ein Pärchen zu gelangen. Zumindest die Laufradgröße der Rahmendreiecke und der Abstand vom Tretlagergehäuse zur Radachse sollte etwa gleich lang sein. Gut ist es auch, wenn der Winkel des Sattelrohres zu den beiden unteren Streben gleich ist. Weniger wichtig ist die Übereinstimmung der Länge des Sattelrohres und die Länge und der Winkel der hinteren beiden Stützrohre.

Hinterlader Dreirad002.jpg


3. Ein zusätzliches Tretlagergehäuse mit den beiden unteren Streben. Die Rahmenrohre und die beiden Ausfallenden werden abgesägt. Dieses Teil wird für die Konstruktion des Antriebs benötig.


Hinterlader Dreirad003.jpg Hinterlader Dreirad004.jpg


1.2 Montage der Rahmenkomponenten auf der BikeBench

Rahmenvorderteil

Das Rahmenvorderteil wird über dem Mittelholm der BikeBench montiert. Wir klemmen die Ausfallenden der Gabel auf die Achszapfen der Vorderrad Gabelstütze.
Der Hinterbau wird auf der Ständerbefestigungsplatte aufgestützt und in der richtigen höhe fixiert. Da bei einen Dreirad keine Kurvenneigung zu berücksichtigen ist, kann die Tretlagerhöhe etwas geringer gewählt werden, als normal.

Für diesen Arbeitsschritt sind folgende Maße einzuhalten:

Vorderteil Rahmen
Gabel Achshöhe (Mitte)
355 mm (für 28 Zoll Rad)
330 mm (für 26 Zoll Rad)
305 mm (für 24 Zoll Rad)

Klemmbreite
entsprechend der Klemmbreite der Gabel und des Vorderrades meist 100 mm -110 mm

Tretlagerhöhe (Mitte)
290 mm



1.2.2 Hinterbau Dreiecke

Vor der Montage der Hinterradaufhängungen auf der BikeBench ist zu überlegen, wie breit das fertige Fahrzeug werden soll. Hier muss ein guter Kompromiss aus gewünschter Ladekapazität des zukünfitgen Lastenrads und seiner Verkehrstauglichkeit gefunden werden. Bei meinem Entwurf gehe ich davon aus, dass mit dem Lastenrad eine Waschmaschine oder ein Kühlschrank transportiert werden soll. Ein Standartmaß für solche Geräte ist 60cm Breite. Für diese Ladebreite bleibt die Gesamtbreite des Lastenrads dann unter einem Meter, so dass es auch auf Fahrradwegen noch zu fahren ist. Bei Bedarf kann dieser Vorschlag natürlich auch abgewandelt werden. Zu beachten ist, die Kippneigung eines zu schmalen Dreirads auf der einen Seite und die Straßenverkehrsordnung auf der anderen Seite. Die Hinterbau Dreiecke werden beidseitig auf den Querholmen der BikeBench montiert. Wichtig ist hier die symmetrische und parallele Anordnung der beiden Seiten.
Die beiden Tretlagergehäuse sollen genau zueinander fluchten. Die gedachte Mittelachse zwischen den beiden Tretlagern soll XXX mm hinter der Tretlagerachse des Fahrrad Vorderteils liegen. Dieser Mindestabstand ist nötig, damit man später beim Treten nicht mit den Fersen an die Antriebsachse anstößt.


Hinterbau Dreiecke
Achshöhe (Mitte)
355 mm (für 28 Zoll Rad)
330 mm (für 26 Zoll Rad)
305 mm (für 24 Zoll Rad)

Klemmbreite
Entsprechend der Klemm-breite der Hinterräder
meist 120 mm – 135 mm

Tretlagerhöhe (Mitte)
290 mm

Spurweite
lichte Weite zwischen den Achsmuttern
Gesamtbreite
800 mm
650 mm

Achsmuttern Gesamtbreite
950mm

Längsabstand der Tretlagerachse vom Tretlager des Vorderteils

XXX mm

Positionierung der Fahrradteile auf der BikeBench


1.3 Bau des Antriebs- Achsgehäuses

Hier in Schritten der Umbau des Tretlagergehäuses für die Antriebsachse:
Aus einem Schrott-Rahmen heraus gesägtes
Tretlagergehäuse mit den beiden unteren Hinterbau-Streben

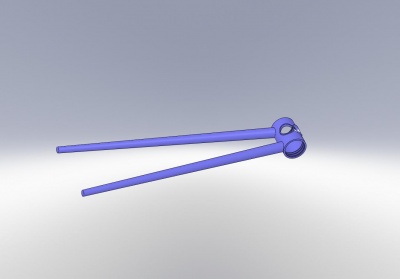

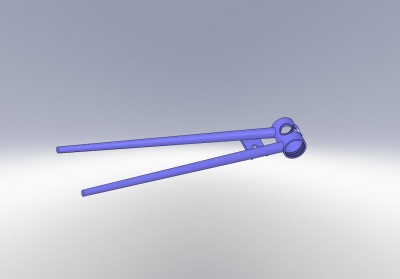

Hinterlader Dreirad006.jpg Hinterlader Dreirad007.jpg
Ständer Montageplatte entfernen


Hinterlader Dreirad008.jpg
Tretlagergehäuse genau mittig auseinandersägen
Hinterlader Dreirad008b.jpg
Seiten vertauschen. Wichtig: oben bleibt oben!


Hinterlader Dreirad009.jpg

Rohrabschnitt von XXXmm Länge als Abstandshalter zwischen die glatten Ender der Tretlagerhälften klemmen (Schraubstock oder Schraubzwinge). Dann im Abstand von 100 mm ein Rohrstück (Durchmesser 15 bis 20 mm) einpassen und als feste Verbindung anschweißen.

Hinterlader Dreirad010.jpg

Hier ist nach entfernen des Abstandshalters die spätere Position des Kettenrades dargestellt. Man sieht den notwendigen Abstand zum Verbindungsrohr.

Hinterlader Dreirad011.jpg

1.4 Montage des Antriebs- Achsgehäuses am Rahmen

Hinterlader Dreirad012.jpg



um Positionieren des Antriebs Tretlagers am Dreirad-Rahmen wird eine Stange (z.B. ein Besenstiel) durch die Tretlagegehäuse gesteckt. Diese Stange wird dabei so lange mit Papier oder Klebeband umwickelt, bis ihr Durchmesser genau in die Innendurchmesser der Tretlagergehäuse passt. Darauf achten, dass die Oberseite des Antriebs-Achsgehäuses auch wirklich oben bleibt, sonst sind die Innengewinde zur Montage des Tretlagers auf der falschen Seite.
Hinterlader Dreirad013.jpg
Dann werden die konischen Hinterbau-Streben des Vorderrad Rahmens an der Position gekürzt, wo ihr Durchmesser gleich groß ist wie der, der Streben des

Antriebs-Achsgehäuses. Die Stummel der Hinterbau-Streben müssen nun etwas nach unten gebogen werden, so dass sie genau waagerecht in Richtung des Antriebs-Achsgehäuses weisen. Dann werden auch die Streben des Antriebs-Achsgehäuses so gekürzt, dass ihre Enden genau an die Stummel der vorderen Hinterbau-Streben anstoßen. In dieser Position werden die Streben verschweißt.


Hinterlader Dreirad014.jpg
Nun kann der Besenstiel wieder entfernt werden. An seine Stelle werden nun zwei Rohrstücke zwischen die Tretlagergehäuse eingepasst und verschweißt.

Eine zusätzliche Querstrebe wird noch zwischen die oberen Hinterbau-Streben des Vorderrad Rahmens geschweißt (Abstand vom Antriebs-Achsgehäuse 100 mm).


Hinterlader Dreirad015.jpg

Verstrebung des Rahmens

Hinterlader Dreirad016.jpg Als Querverstrebung des Rahmens wird nun oben zwischen die beiden Sattelrohre der Hinterbau-Dreiecke ein Winkeleisen eingeschweißt. Ein zweites Winkeleisen schweißen wir unten zwischen die inneren beiden waagerechten Hinterbau-Streben. Dieses untere Winkeleisen muss nach vorne zu der Tretlager Achskonstruktion ca. 100mm Abstand aufweisen, so dass später Platz für das Kettenrad bleibt.

Die beiden Winkeleisen bilden zusammen die vordere Begrenzung des „Laderaums“. Günstig ist es, wenn die beiden Querstreben vertikal übereinander angebracht werden können (siehe Wasserwaage im Bild). So kann später eine einfach zu bauende, rechtwinklige Transportkiste eingebaut werden.

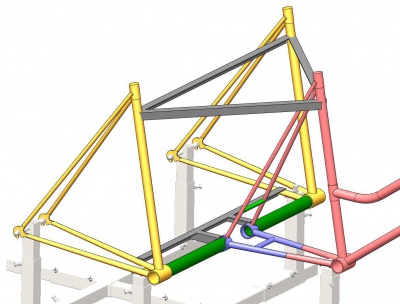

Hinterlader Dreirad017.jpg Jetzt werden die Querstreben nach vorne abgestützt. In Höhe der oberen Querstrebe wird zwischen den drei Sattelrohren ein Dreieckrahmen aus Winkeleisen oder Rohren eingesetzt. Die untere Querstrebe wird nach vorne beidseitig zum Tretlagergehäuse-Konstruktion abgestützt.

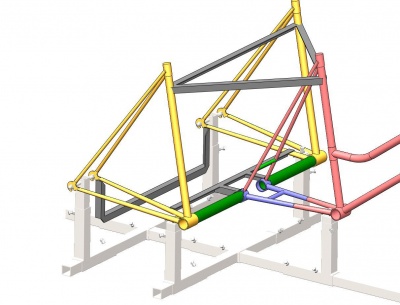

Hinterlader Dreirad018.jpg Hinterlader Dreirad019.jpg

2 Der Antrieb

Die Verlängerung der Antriebsachse

Wir benötigen eine Vierkant Tretlager Achse mit passenden Lagerschalen für die Tretlagergehäuse.

Hinterlader Dreirad020.jpg
Tretlager Achse mittig auseinander flexen.
Die Eisen-Säge wäre bei diesem harten Teil zu schwach!


Hinterlader Dreirad021.jpg
Nun müssen wir bestimmen um wie viel die Achse verlängert werden muss.
Dazu messen wir die ursprüngliche Länge des Tretlagers und die neue Gesamtlänge des Tretlager-Rohrs (siehe rote Pfeile).
Die Differenz aus beiden Maßen ist der Wert der Verlängerung L.


Hinterlader Dreirad022.jpg
Zum Wert L addieren wir nun 4 cm und erhalten das notwendige Maß für das Achs-Verlängerungs-Rohr.
Dieses sägen wir aus einem Vierkantrohr 20x20x2 mm.
An beiden Enden des Rohrs wird allseitig ein 10 mm Loch gebohrt mit einem Mittelpunkts-Abstand vom Rohrende von 12mm.

Nun schlagen wir das abgeflexte runden Ende eines Achsstummels genau 2 cm tief in das Ende des Vierkantrohrs.

Hinterlader Dreirad023.jpg Hinterlader Dreirad024.jpg
Hinterlader Dreirad025.jpg Hinterlader Dreirad026.png
Hinterlader Dreirad027.jpg Hinterlader Dreirad028.jpg

Die Löcher werden zur Fixierung der Achsstummel zugeschweißt. Dann wird der zweite Achsstummel auf die gleiche Weise in das andere Ende des Vierkantrohrs eingeschlagen.

Vor dem Verschweißen des zweiten Endes kontrollieren wir die Länge der Achse

2.2 Einbau der Achse in den Rahmen

Wenn die Achslänge stimmt, kann sie wieder ausgebaut werden um den zweite Achsstummel in den Bohrungen des Vierkantrohrs zu verschweißen. Erst dann kann die Achse endgültig eingebaut werden.


2.3 Die Kettenblätter für die Achse

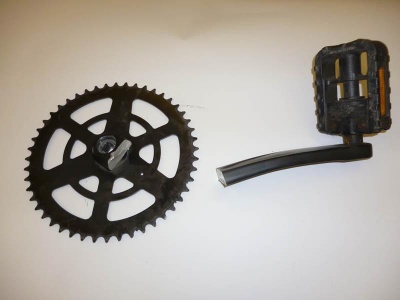

Zwei Pedal-Kettenblätter für Vierkantachse. Die Pedalkurbeln werden jeweils an der Nabe abgesägt. Die Kanten an der Nabe mit der Feile etwas verrunden.


Diese Kettenblätter werden nun beidseitig auf die Antriebsachse aufgeschraubt. Wenn man zwei verschieden große Kettenblätter hat, ist es vorteilhaft, das kleinere von beiden am äußeren rechten Ende der Antriebsachse zu montieren. Man erhält so eine gewisse Untersetzung des Fahrradantriebs, und kann dadurch mehr Kraft auf das Hinterrad zu bringen. Der Verlust an Geschwindigkeit ist bei der Fahrt mit einem Dreirad ohnehin kein Nachteil.


2.4 Wir stellen das Lastenrad auf die eigenen Räder

  • Montage der Laufräder
  • Montage der Pedale
  • Montage der Antriebs-Ketten (Kettenspanner)
  • Schaltung

3 Die Fertigstellung

Die weiteren Schritte zur Fertigstellung des Hecklader-"Rohbaus" (Lack, Antrieb, Schaltung, Bremsen, Ladefläche):

1. Schweißarbeiten abschließen (erledigt). Im Workshop wurde alles festgeschweißt, aber für die Fleißarbeit blieb keine Zeit (Verbindungsstellen komplett rundum verschweißen, schlecht zugängliche Stellen)
2. Grundierung des Rahmens

















3. Lackierung und erste Montagearbeiten

Lastenrad bk gruen.JPG
















4. Montage Antrieb

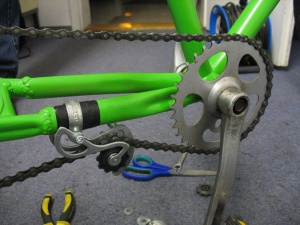

Der Antrieb funktioniert sehr gut. Hinten wird später noch die Gangschaltung in Betrieb genommen, ansonsten ist alles fertig. Die vordere ungefederte Umlenkrolle verlängert den Kettenweg und sorgt für die richtige Spannung.

Durch die vordere Untersetzung kommt insgesamt ein sehr gutes Übersetzungsverhältnis heraus, das die Kiste für die unbeladenen Probefahrten richtig gut fahrbar macht. Die Straßenlage ist sehr gut, hohe Kurvengeschwindigkeiten realisierbar - etwas Übung mit einem Dreirad vorausgesetzt.

Bk Augsburg lastenrad (1).jpg
Bk Augsburg lastenrad (2).jpg





5. Probefahrten



6. Schaltung: Rapid-Fire Schaltgriff. Elend langer Schaltzug (per Schlaufen verlängert). Funktioniert einwandfrei.




7. Bremsen hinten erster Versuch (gescheitert)


Bremse versuch eins.jpg

Es gelang uns, das ausgedachte System aufzubauen, in mehreren Varianten. Aber es hat nicht funktioniert. Die nötige Vorspannung des Systems kann nicht erzeugt werden. Die Zugerhöhung von "vorne" bewirkt, dass die Bremsen hinten zumachen, die Rückstellkraft der V-Brakes reicht nicht aus. Ohne diese Vorspannung verpufft die Bremskraft in den Seilzügen.

Im nächsten Versuch werde ich oben kurz nach der Rolle eine Traverse mit Anschlägen für die Hüllen einbauen, um die Züge gerade über die Rolle, dann geteilt waagrerecht nach hinten zu führen.



8. Bremsen zweiter Versuch erfolgreich

Lastenrad Bremse 2 .jpg

Keep ist simple! Ohne Traverse, ohne Umlenkung! Noch optimierbar ist die Zugkraftverteilung, weil der Zug nicht so gut über die Waage rutscht. Eine Rolle wäre besser. Dennoch: wir haben eine hintere Bremse!
















9. Ladefläche

Cargobike ladeflaeche.JPG

Noch nicht fertig, aber schon anschaulich: Holzplatte auf schwarz lackieren, festgeschraubten Profilleisten. Holzbefestigung und Wetterlasur sowie Verstärkung der hinten weit überhängenden Plattform noch offen. Später vielleicht Ersatz durch ein Lochblech.








10. Beleuchtung, Gepäckträger und Spritzschutz
Schutzbleche hinten, zwei Gepäckträger und die Beleuchtung sind montiert. Es gab keine lastenradspezifischen Probleme. Jedoch ist die Beleuchtung doppelt dimensioniert: zwei Dynamos für 4 Lichter. Zwei Rückleuchten an den Gepäckträgern, ein zentraler großer Frontscheinwerfer und ein kleiner Zusatzscheinwerfer am Hinterbau links außen. Als Begrenzungsleuchte wegen der Fahrzeugbreite.

11. Voll fahrbereit
Die beiden hinteren Sättel sind nur zum Spaß montiert. Die Holz-Ladefläche ist fertig, wird aber nicht fest verschraubt. Je nach Bedarf sollen unterschiedliche Aufbauten, vom Sessel bis zu Mörtelwanne, befestigt werden können.
Wie geht es weiter? Eine kleine Box für Spanngurte usw. wird eingebaut, wir machen Werbung für unsere Werkstatt drauf und überlegen uns weitere Features.

Cargo bk a 1.JPG
Cargo bk a 2.JPG
Cargo bk a 3.JPG








































  • Lichtanlage

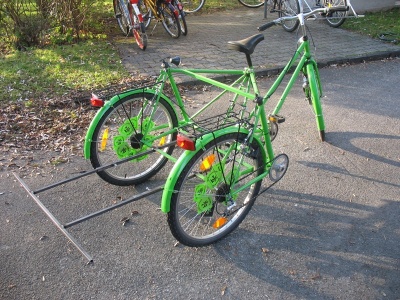

Unser grünes Lastenrad hat eine ausziehbare Ladeflächenerweiterung für leichte und lange Transportgüter bekommen. Eingeschoben sind die Vierkantrohre stark belastbar und stützen die bisherige Konstruktion.
