Anhängerkonzepte mit modularem Aufbau

Aus postfossil mobil
Zur Navigation springen Zur Suche springen

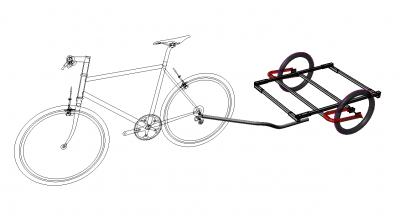

AnhängerBau IMG 3071.JPG Anänger Modular 001.png

Bei diesem Konzept geht es um ein Baukastensystem. Manche Elemente werden vor einem Workshop vorbereitet, und während des Workshops eingesetzt werden.

  • damit wird ein Workshop mit vielen Teinehmern an einem Tag möglich ( hat auch diesmal nicht ganz geklappt )
  • tiefergehendes Wissen und Fertigkeiten sind nicht nötig, es kann während des Workshops angepaßt (etwa Größe und Format) und bestimmt werden.
  • ein brauchbares Ergebnis ist gesichert


Organisation für Workshop zum Anhängerbau am 7.07. 2013

Fragen, Angaben , Informationen bitte hier eintragen: http://titanpad.com/GysTyb7E4H


Screenshot aus 3D Programm

Anänger Modular 004.png


Grundbauteile für einen Anhänger

Zu sehen sind längere Quadratrohre (20x20mm) mit Verbindungsmuffen (25x25mm). Daneben liegen 20"-Laufräder und Hinterbauten von Fahrradrahmen. Alternativ können anstatt der Hinterbauten auch Fahrradgabeln verwendet werden.

Anhänger Modulbau I 3005.JPG Anhänger Modulbau I 3006.JPG

Anpaßung der Größe

Je nach dem welches Format benötigt wird kann ein Format von 2x Eurokisten ( =80x60cm) oder 1x einer Eurokiste (40x60cm Grundfläche)

Anhänger Modulbau I 3007.JPG Anhänger Modulbau I 3008.JPG

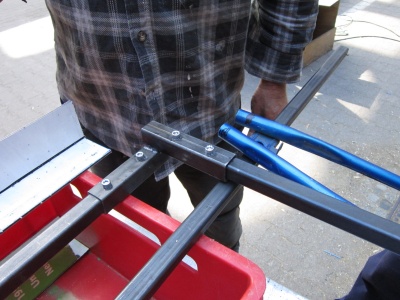

Verbindungsmuffen und Quadratrohre

Die Verbindungsmuffen und die Quadratrohre können auf folgende weise verbunden werden:

  • geklebt
  • hartgelötet
  • verschweisst
  • verschraubt
  • genietet
Anhänger Modulbau I 3010.JPG Anhänger Modulbau I 3011.JPG
Anhänger Modulbau I 3009.JPG Anhänger Modulbau I 3012.JPG


Anhänger Modulbau IMG 3004.JPG

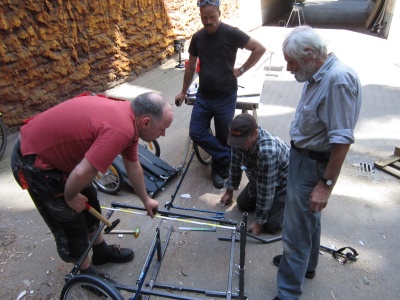

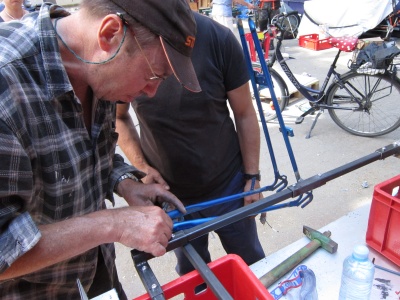

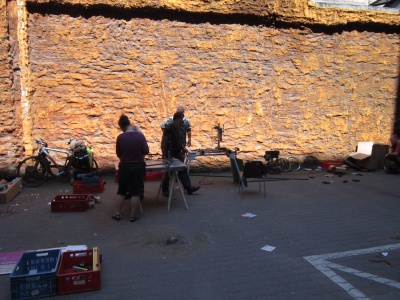

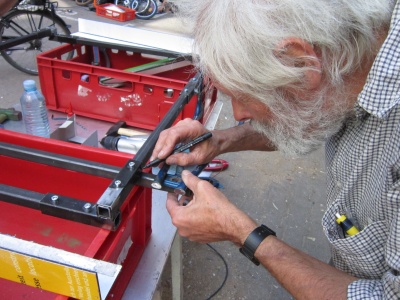

Anhängerbau am 07.07.2013

Am Sonntag um 9.00h geht es los, es bauen folgende Teams 3 Anhänger:

AnhängerBau IMG 3055.JPG AnhängerBau IMG 3057.JPG

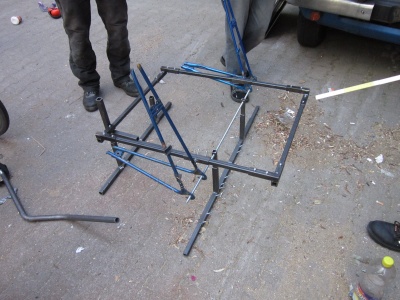

AnhängerBau IMG 3058.JPG AnhängerBau IMG 3061.JPG

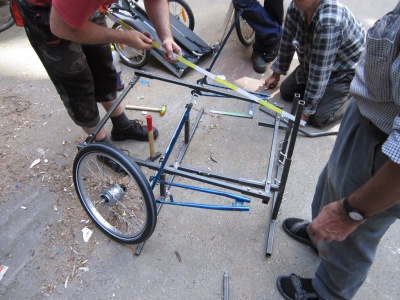

AnhängerBau IMG 3062.JPG AnhängerBau IMG 3064.JPG
AnhängerBau IMG 3065.JPG AnhängerBau IMG 3066.JPG
AnhängerBau IMG 3067.JPG AnhängerBau IMG 3068.JPG

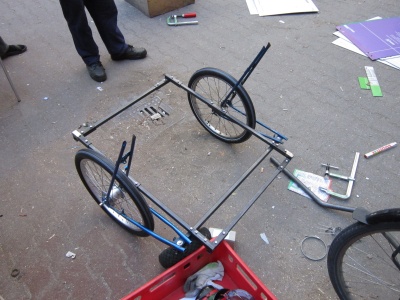

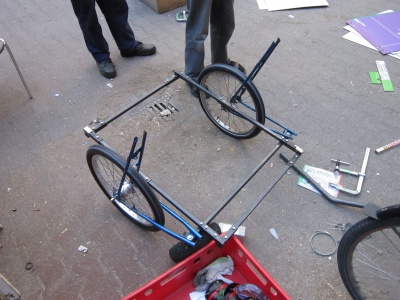

AnhängerBau IMG 3069.JPG AnhängerBau IMG 3070.JPG

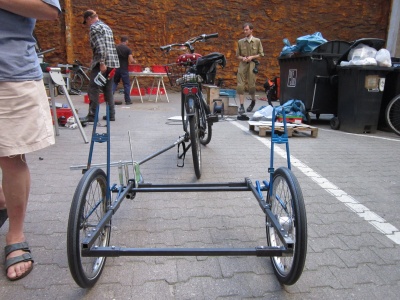

AnhängerBau IMG 3071.JPG AnhängerBau IMG 3072.JPG

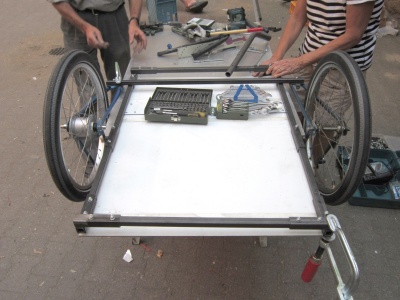

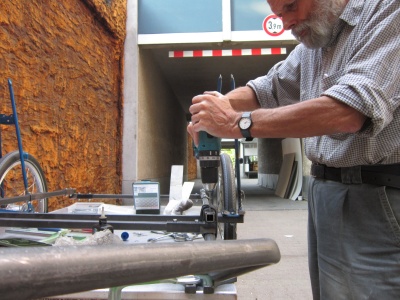

Weiterbau am Montag Abend, 08.07.2013

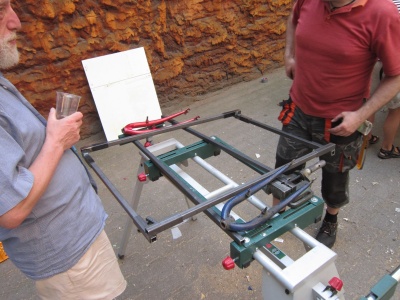

AnhängerBau IMG 3073.JPG AnhängerBau IMG 3075.JPG

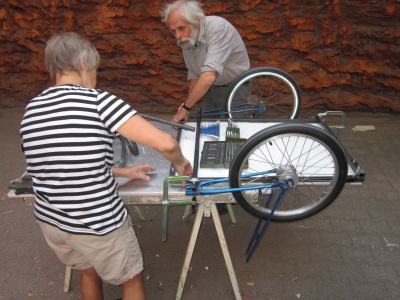

AnhängerBau IMG 3076.JPG AnhängerBau IMG 3077.JPG
AnhängerBau IMG 3078.JPG
AnhängerBau IMG 3080.JPG


Weiterbau am Montag Abend, 15.07.2013

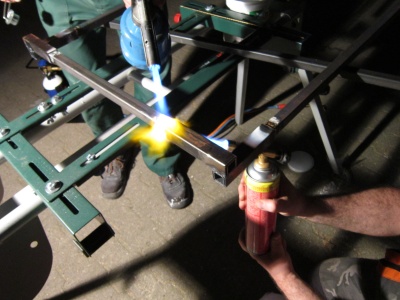

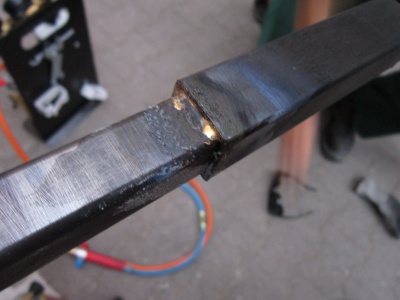

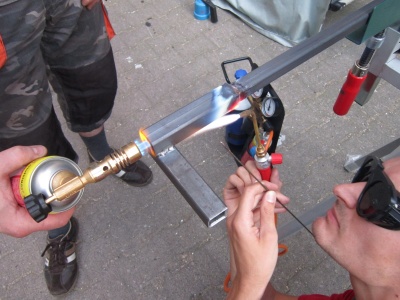

Variante zu Schraubverbindungen: Hartlöten
Wir müssen festellen: es ist nicht schneller und macht auch nicht weniger Arbeit. Es ist schlicht eine andere Verbindungstechnik, vielleicht etwas eleganter aber nicht reversibel.

AnhängerBauIMG 3163.JPG AnhängerBauIMG 3166.JPG
AnhängerBauIMG 3168.JPG CampMenz IMG 3160.JPG

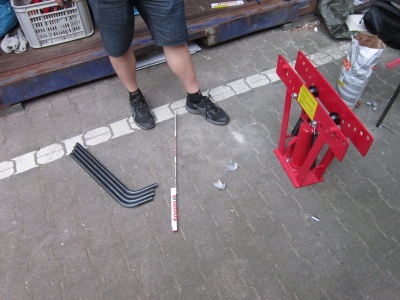

CampMenz IMG 3164.JPG

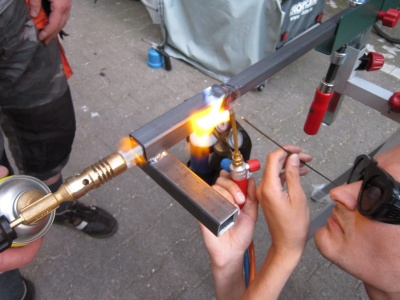

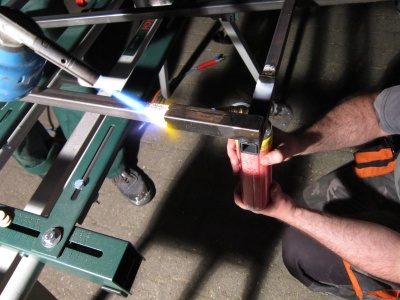

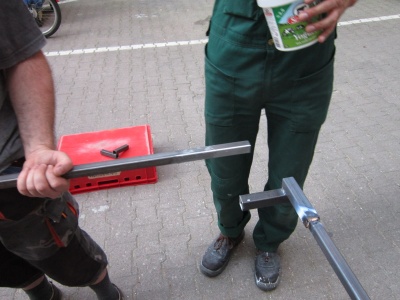

Weiterbau am Montag Abend, 22.07.2013

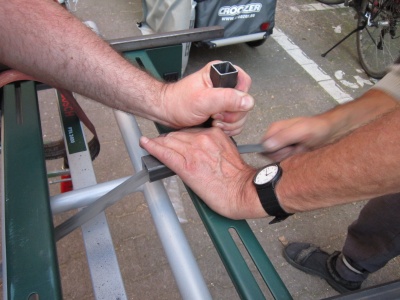

AnhängerBau IMG 3205.JPG AnhängerBau IMG 3206.JPG
AnhängerBau IMG 3207.JPG AnhängerBau IMG 3208.JPG
AnhängerBau IMG 3209.JPG AnhängerBau IMG 3210.JPG
AnhängerBau IMG 3211.JPG AnhängerBau IMG 3212.JPG

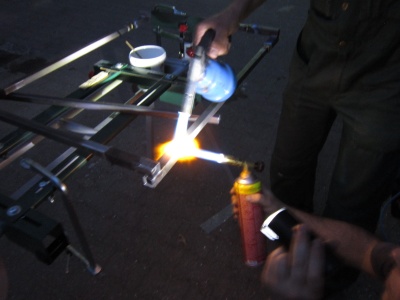

AnhängerBau IMG 3219.JPG AnhängerBau IMG 3220.JPG
AnhängerBau IMG 3221.JPG AnhängerBau IMG 3222.JPG

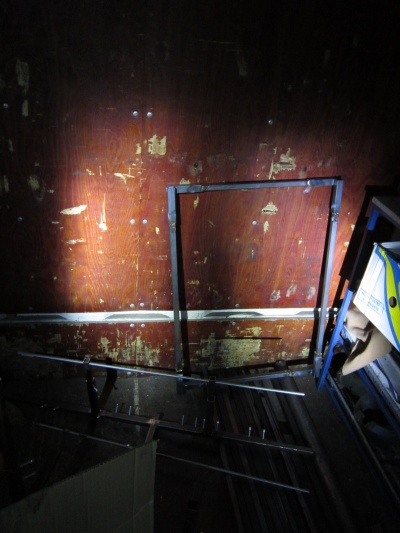

AnhängerBau IMG 3223.JPG

Weiterbau am Montag Abend, 29.07.2013

pause

Weiterbau am Montag Abend, 5.08.2013

keine Fotos


Weiterbau am Montag Abend, 12.08.2013

keine Fotos


Weiterbau am Montag Abend, 12.08.2013

keine Fotos

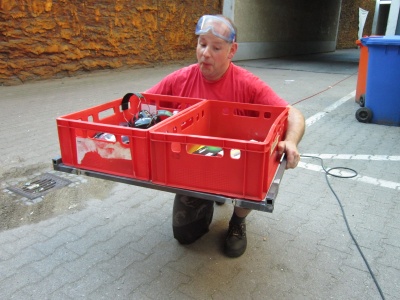

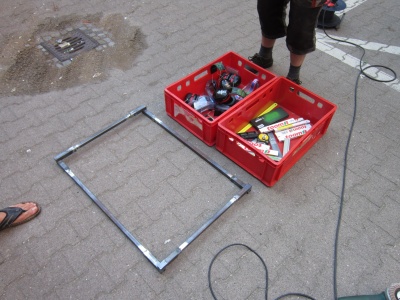

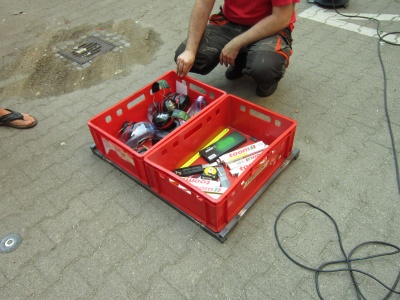

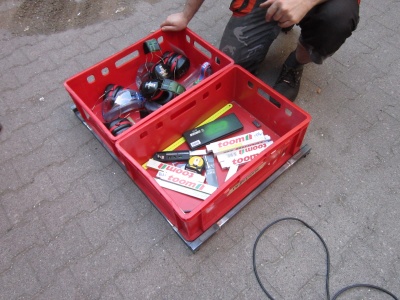

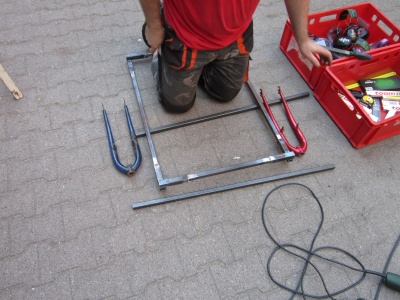

Weiterbau am Montag Abend, 19.08.2013

20130819 AnhängerbauMG 3396.JPG 20130819 AnhängerbauMG 3397.JPG
20130819 AnhängerbauMG 3398.JPG 20130819 AnhängerbauMG 3399.JPG
20130819 AnhängerbauMG 3400.JPG 20130819 AnhängerbauMG 3401.JPG
20130819 AnhängerbauMG 3402.JPG

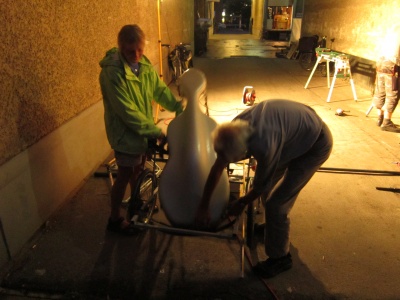

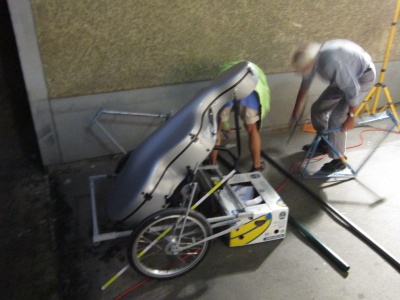

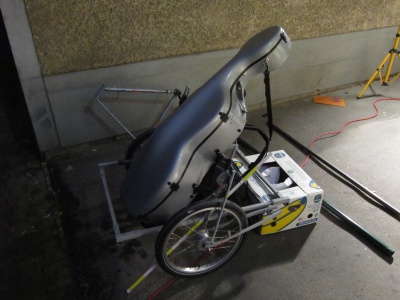

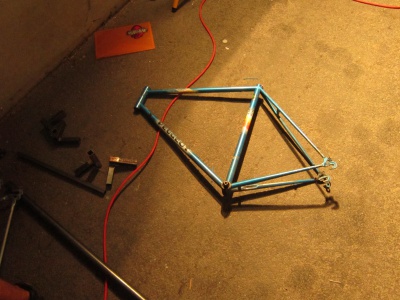

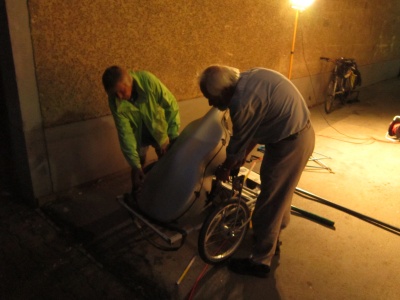

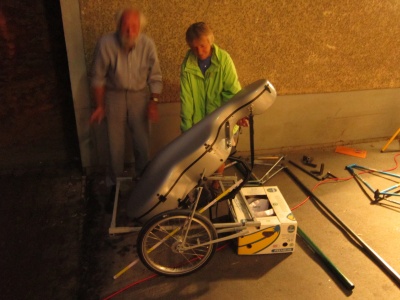

Der Anhänger als Transportmittel für ein Cello?

20130819 AnhängerbauMG 3550.JPG
20130819 AnhängerbauMG 3551.JPG 20130819 AnhängerbauMG 3552.JPG
20130819 AnhängerbauMG 3553.JPG 20130819 AnhängerbauMG 3554.JPG
20130819 AnhängerbauMG 3555.JPG

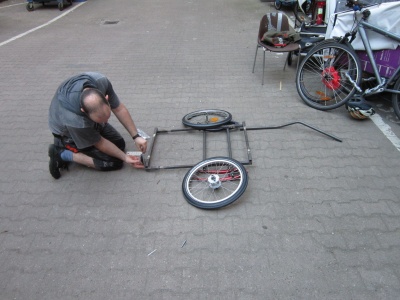

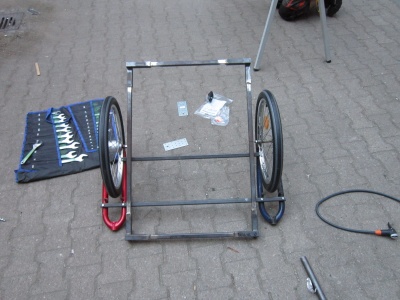

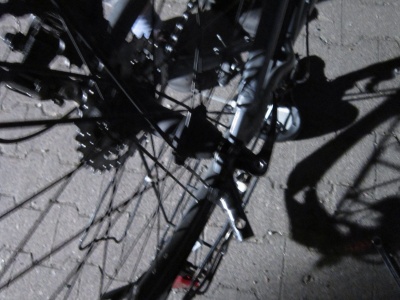

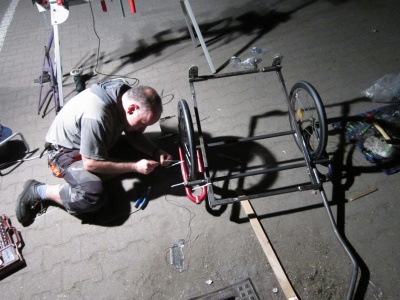

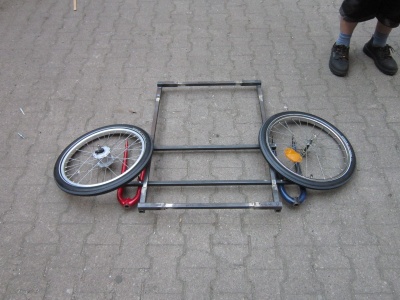

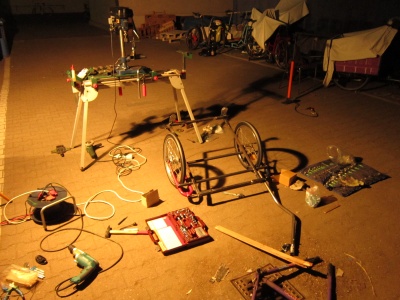

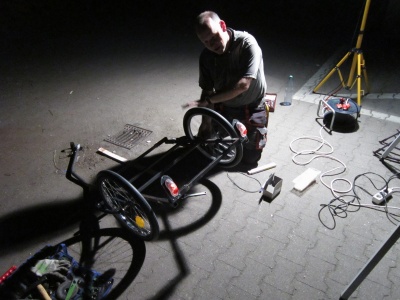

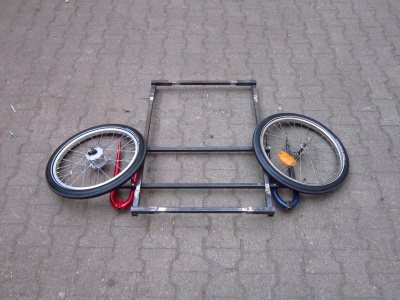

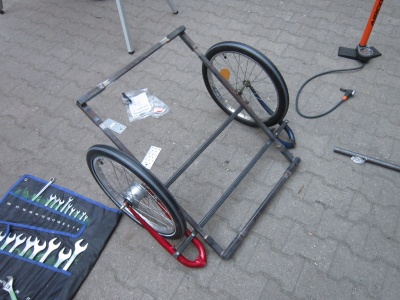

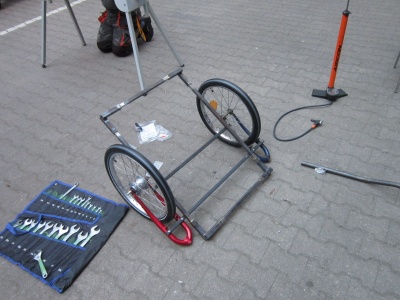

Weiterbau am Montag Abend, 16.08.2013

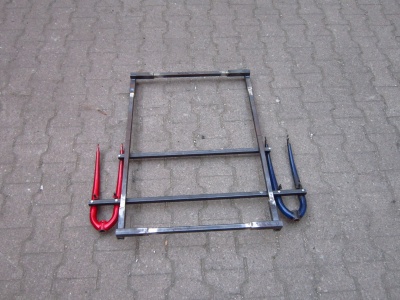

20130826 Anhängerbau IMG 3596.JPG 20130826 Anhängerbau IMG 3597.JPG
20130826 Anhängerbau IMG 3598.JPG 20130826 Anhängerbau IMG 3599.JPG

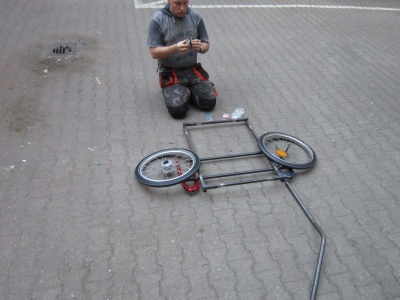

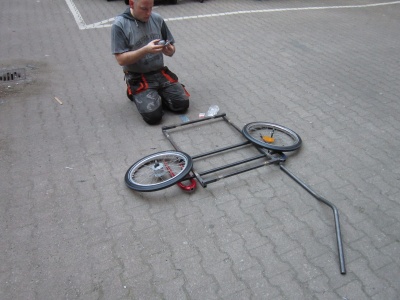

20130826 Anhängerbau IMG 3600.JPG 20130826 Anhängerbau IMG 3601.JPG
20130826 Anhängerbau IMG 3602.JPG 20130826 Anhängerbau IMG 3603.JPG
20130826 Anhängerbau IMG 3604.JPG 20130826 Anhängerbau IMG 3605.JPG
20130826 Anhängerbau IMG 3606.JPG 20130826 Anhängerbau IMG 3607.JPG
20130826 Anhängerbau IMG 3608.JPG 20130826 Anhängerbau IMG 3609.JPG
20130826 Anhängerbau IMG 3610.JPG 20130826 Anhängerbau IMG 3611.JPG
20130826 Anhängerbau IMG 3612.JPG 20130826 Anhängerbau IMG 3613.JPG
20130826 Anhängerbau IMG 3614.JPG 20130826 Anhängerbau IMG 3615.JPG

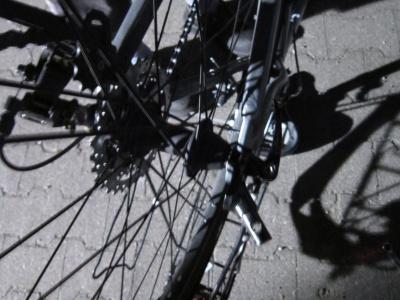

20130826 Anhängerbau IMG 3616.JPG 20130826 Anhängerbau IMG 3617.JPG

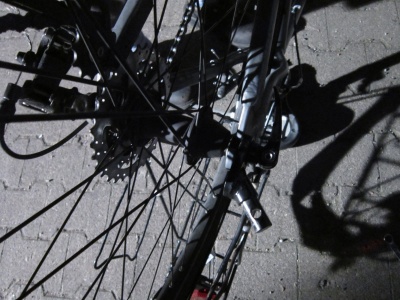

20130826 Anhängerbau IMG 3618.JPG 20130826 Anhängerbau IMG 3620.JPG

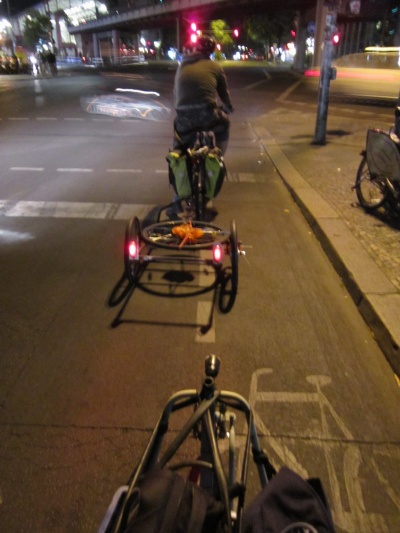

20130826 Anhängerbau IMG 3621.JPG 20130826 Anhängerbau IMG 3622x.JPG

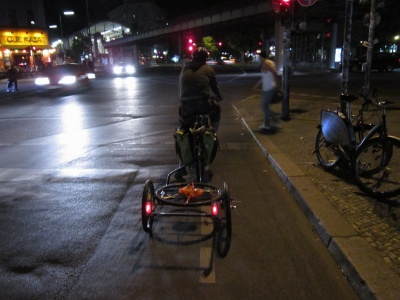

Der zweite Anhänger ist fertig

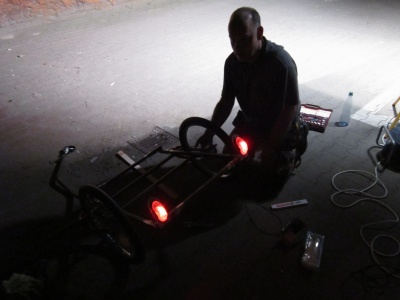

Rücklicht

Die Anhänger sind für Gemeinschaftprojekte konzipiert, d.h. es werden verschiedene Leute die Anhänger nutzen, und nicht jeder wird daran denken ein Rücklicht zum aufstecken mitzunehmen. Damit die Anhänger auch immer mit Licht versorgt sind haben wir sie mit Nabendynamo und LED-Rücklicht ausgestattet.

Die günstigsten LED-Rücklichter mit Standlicht sind uns gleich bei der ersten Fahrt kaputt gegangen, das 20" Laufrad dreht sich schneller/gefahrenen Meter, die Spannung ist höher und das Vorderlicht mit höherer Leistung fehlt.

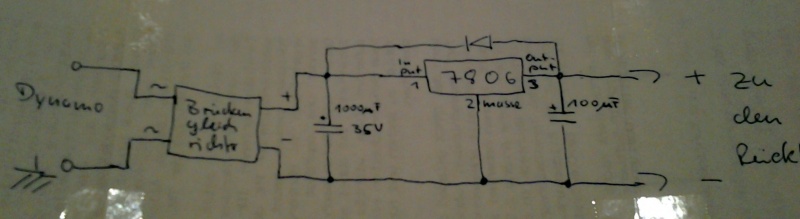

Daher haben wir einen Überspannungsschutz gebaut, hier der Schaltplan:
Spannungsreglerschaltung 20zollrad.jpg

Teile:

-Festspannungregler 6V 1A MC7806CT
Conrad: 175080 0,67€

- Brückengleichrichter Diotec B40R 2A (oder ähnlicher Typ)
Conrad: 501433 0,40€

- Diode (freilaufdiode) 1N1001
conrad: 162213 0,06€

- Elko 1000µF 35V
- Elko 100µF 10V
