Langer Dreirad-Hecklader

Aus postfossil mobil
Zur Navigation springen Zur Suche springen

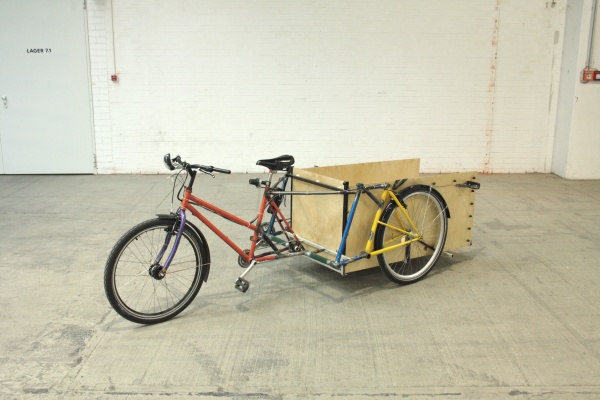

BMBF 3Rad Hinterlader IMG 2090.JPG

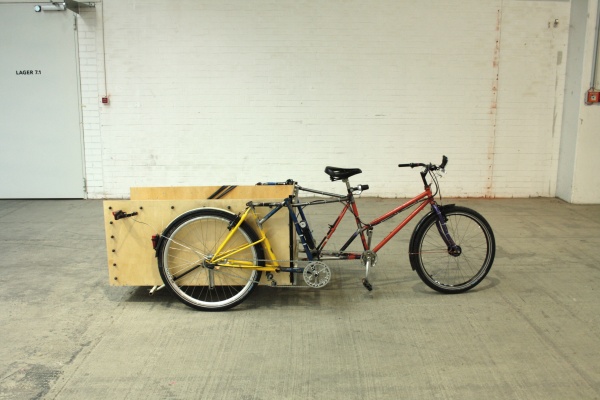

BMBF 3Rad Hinterlader IMG 2085.JPG

Workshop zum Bau eines Hinterladers in der Open Design City

Lastenrad-Workshop 01.November bis 04.November 2012
Das Berliner Lastenrad-Netzwerk und die Werkbox3 (http://www.werkbox3.de) aus München laden ein zu den nächsten Veranstaltungen vom 1.11.2012 bis zum 4.11.2012 in der Open Design City im Betahaus am Moritzplatz.


Hier ist die Bauanleitung:
http://www.werkstatt-lastenrad.de/index.php?title=Hecklader




Bilder vom Bauprozess

Werkbox in ODC 1831.JPG

Ein Hinterlader mitgebracht aus München, als Vorlage

Zwecks Anschaulichkeit haben Detlef und Thomas einen Hecklader aus München mitgebraucht. die Vorlage hilft das Prinzip des Antriebs zu vermitteln und den Aufbau zu verstehen.
Was für uns von Anfang an fest stand ist das wir eine verlängerte Version mit einer Ladfläche von mindestens 120cm länge und 60cm Breite benötigen, um 3 Eurokisten hintereinander aufreihen zu können und nach belieben in die Höhe zu stapeln.


Werkbox in ODC 1836.JPG
Die Vorlage: Auf dem Foto leider nicht so gut zu sehen, jedenfalls:
die Kiste hinten ist ziemlich klein.
Cargo bk back.JPG
auch hier sieht man dass das ursprüngliche Dreirad recht kurz ist.
2011 09 11 werkbox3 trike.jpg
ein weiteres Foto einer kurzen Heckladervariante
Werkbox in ODC 1871.JPG

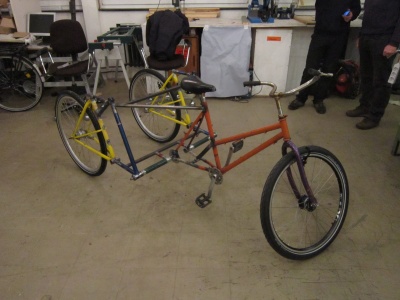

Das ist das Rad was wir bauen möchten:
3x 40cm breite Euro-Kisten sollen hintereinander aufgereiht werden können.
Bmbf hinterlader.jpg File:bmbf hinterlader.pdf

Rahmenrohmaterial

Um während des Workshops einen reibungsfreihen Ablauf zu gewährleisten haben wir einige Teile im Vorfeld besorgt.

Wir haben:

  • 2x 28"-Rahmen, siehe Foto unten
  • FAG-Tretlager und Tretlagergehäuse mit BSA-Gewinde.

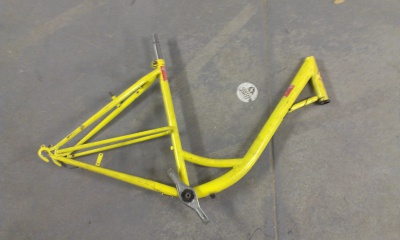

Hinterlader Rahmen 001.jpg
vor dem Workshop ausgesuchte Rahmen

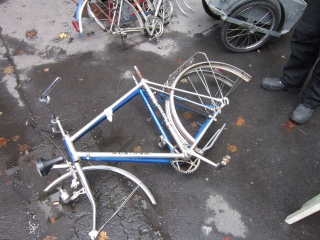

Werkbox in ODC 1839.JPG
während des Workshops herausgesuchte Rahmen: es ist schwierig zwei baugleiche zu finden, hat auch einige Stunden gedauert.

Zwei gleiche Rahmen habe ich gefunden, aber da das Rad länger gebaut werden soll, brauchen wir zwei weitere baugleiche Rahmen. Wenn man auf einen eng begrenzten Fundus auf Altrahmen zurückgreifen muss ein zeitraubendes Unterfangen: 3 Leute haben über 2 Stunden gemessen und verglichen, bis wie 2 etwa gleiche Rahmen gefunden hatten!


Kettenverlauf und Fahrradlänge

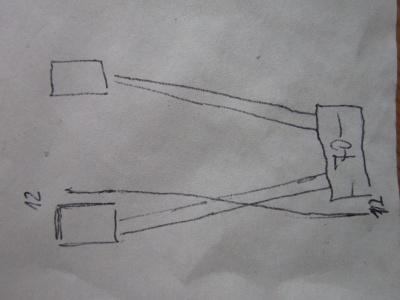

In diesen Skizzen steckt viel Hirnschmalz und Nachdenken drin. Hier wird bestimmt wie lange das Fahrrad wird,

und wie die Tretlager und Zahnkränze positioniert werden müssen damit der Kettenlauf in einer Linie verläuft.
Hier sind die Skizzen:


RadTransporter 2400.JPG RadTransporter 2401.JPG


RadTransporter 2402.JPG RadTransporter 2403.JPG


RadTransporter 2404.JPG


Informationen zu unterschiedlichen Tretlagertypen:
http://de.wikipedia.org/wiki/Innenlager

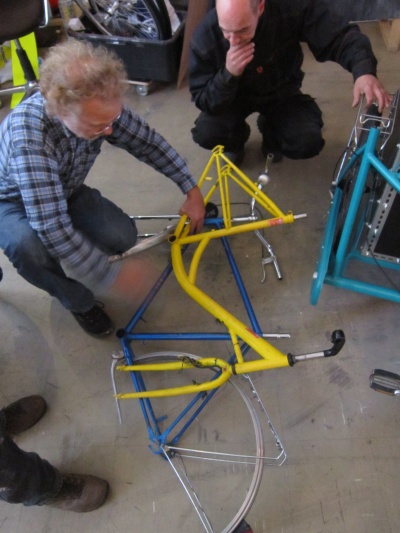

Werkbox in ODC 1841.JPG

Was bei diesem Fahrradtyp und der Idee des verwendens von Altmaterialien entscheidend ist: Man muss sich viel Zeit nehmen und während des Bauens genau zu überlegen wie man vorgeht und Lösungen findet.

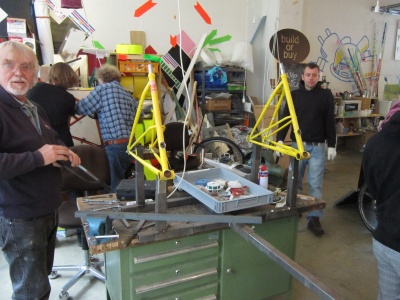

Werkbox in ODC 1843.JPG


Werkbox in ODC 1846.JPG

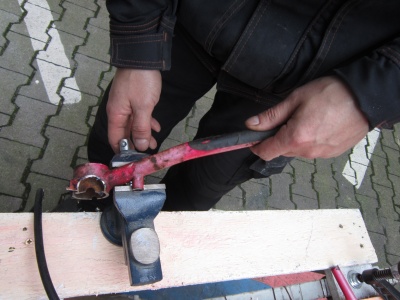

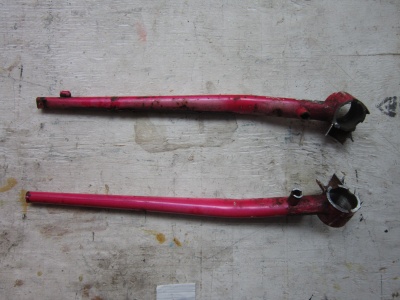

Es geht los: die ersten Teile können vorbeitet werden: hier ein zerteiltes Tretlagergehäuse: die Teile werden für das später gesteckte Tretlager benötigt.

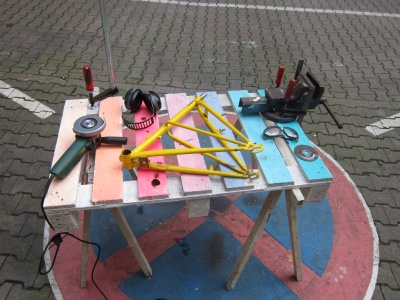

Werkbox in ODC 1847.JPG Werkbox in ODC 1850.JPG

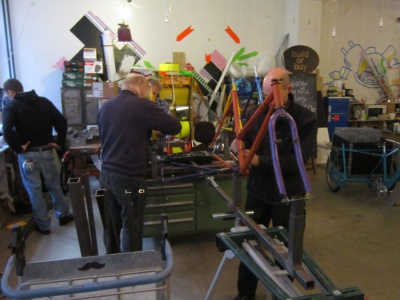

Werkbox in ODC 1851.JPG Werkbox in ODC 1852.JPG

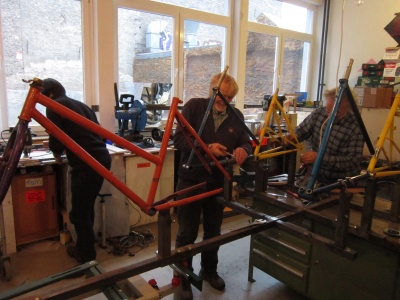

Werkbox in ODC 1855.JPG Werkbox in ODC 1856.JPG

Aha Erlebnis

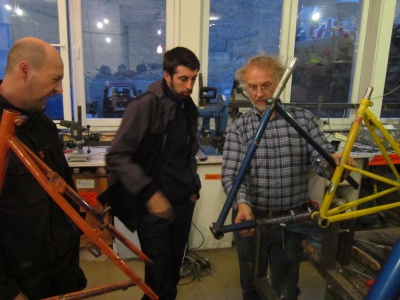

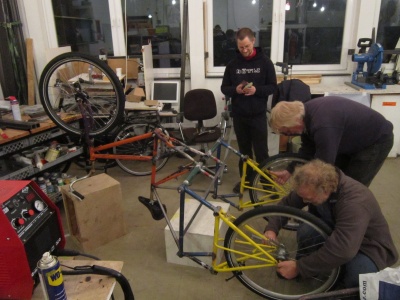

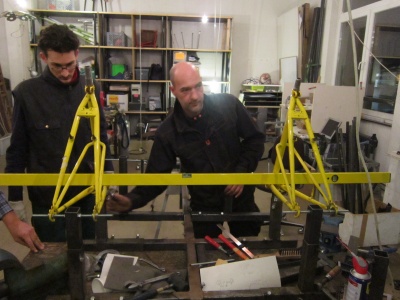

Hier werden gerade zwei Rahmen angepaßt um das Rad zu verlängern oder zu strecken. In späteren Diskussionen kommt die Idee auf, dass wenn man durch zwei Rahmen auf einer Seite (insgesamt vier) das 3-Rad verlängert, man nicht läger rauf angwiesen ist zwei baugleiche zu finden! Eine grundsätzlicher Erweiterung und ein Gewinn für das Konzept.

Werkbox in ODC 1857.JPG Werkbox in ODC 1859.JPG
Werkbox in ODC 1860.JPG Werkbox in ODC 1861.JPG

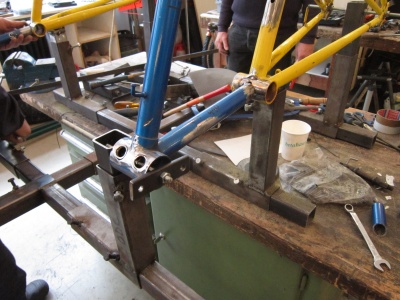

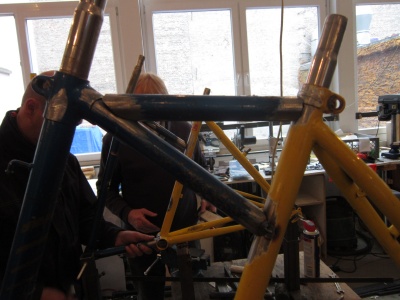

Werkbox in ODC 1862.JPG Werkbox in ODC 1863.JPG
Werkbox in ODC 1864.JPG Werkbox in ODC 1865.JPG
Werkbox in ODC 1866.JPG Werkbox in ODC 1867.JPG
Werkbox in ODC 1868.JPG Werkbox in ODC 1869.JPG
Werkbox in ODC 1870.JPG


Der Rahmen steht

Werkbox in ODC 1871.JPG
Werkbox in ODC 1872.JPG Werkbox in ODC 1876.JPG

1. Testfahrt

http://www.youtube.com/watch?v=5Rr0lPUZfmM&feature=youtu.be


Es geht weiter...

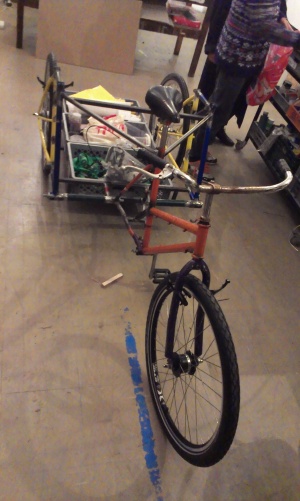

BLN Hinterlader02.jpg
Stand vom 18.12.2012

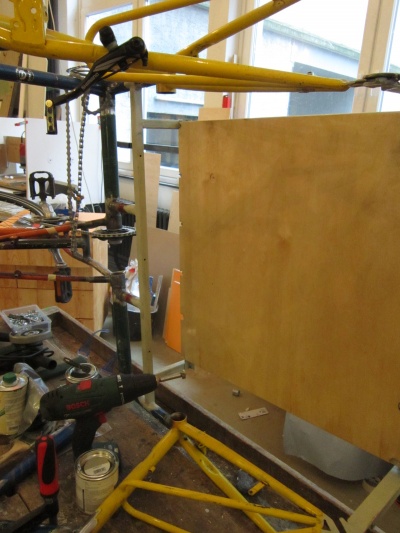

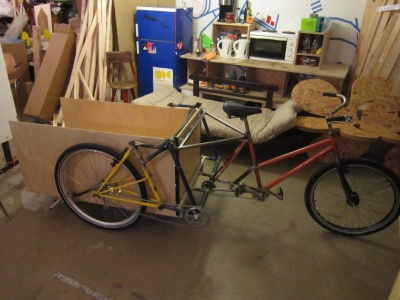

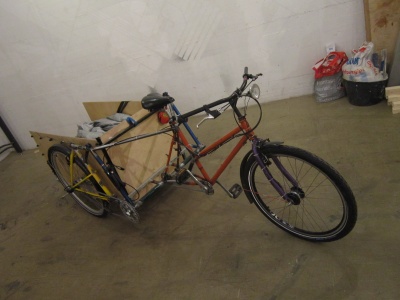

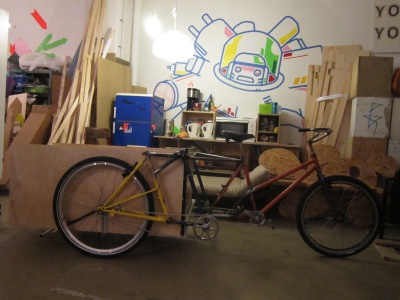

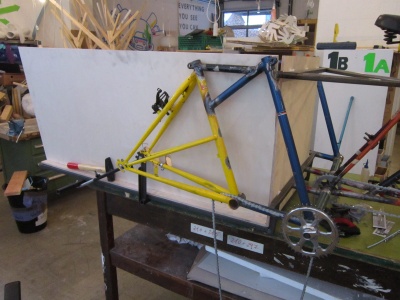

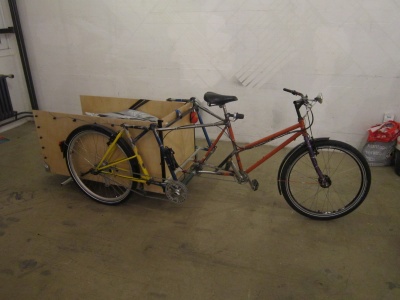

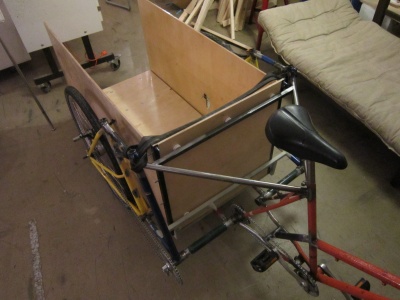

Zwischenstand: fast fertig

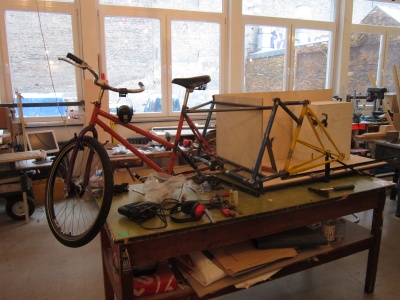

FahrradTransporterBMBFIMG 1933.JPG FahrradTransporterBMBFIMG 1934.JPG
FahrradTransporterBMBFIMG 1935.JPG FahrradTransporterBMBFIMG 1936.JPG
FahrradTransporterBMBFIMG 1937.JPG FahrradTransporterBMBFIMG 1938.JPG

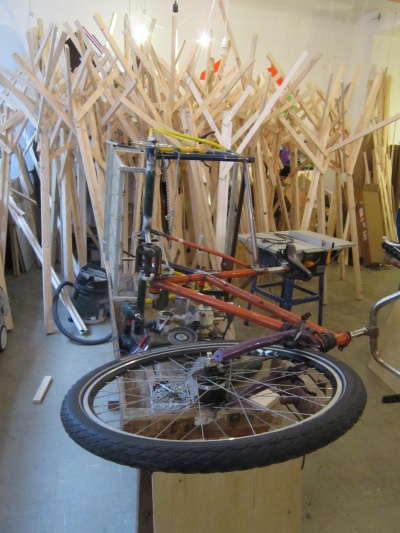

FahrradTransporterBMBFIMG 1942.JPG FahrradTransporterBMBFIMG 1943.JPG
FahrradTransporterBMBFIMG 1944.JPG FahrradTransporterBMBFIMG 1945.JPG
FahrradTransporterBMBFIMG 1946.JPG FahrradTransporterBMBFIMG 1947.JPG
FahrradTransporterBMBFIMG 1948.JPG FahrradTransporterBMBFIMG 1949.JPG
FahrradTransporterBMBFIMG 1950.JPG FahrradTransporterBMBFIMG 1951.JPG
FahrradTransporterBMBFIMG 1952.JPG FahrradTransporterBMBFIMG 1951.JPG
FahrradTransporterBMBFIMG 2014.JPG FahrradTransporterBMBFIMG 2015.JPG
FahrradTransporterBMBFIMG 2016.JPG FahrradTransporterBMBFIMG 2017.JPG
FahrradTransporterBMBFIMG 2018.JPG FahrradTransporterBMBFIMG 2019.JPG
FahrradTransporterBMBFIMG 2020.JPG FahrradTransporterBMBFIMG 2021.JPG
FahrradTransporterBMBFIMG 2022.JPG FahrradTransporterBMBFIMG 2023.JPG

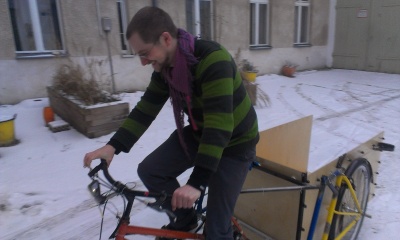

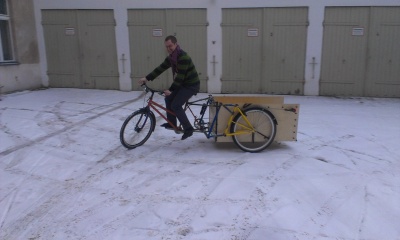

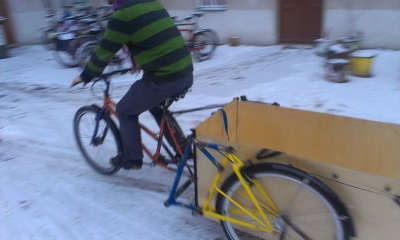

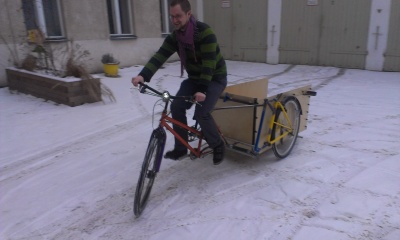

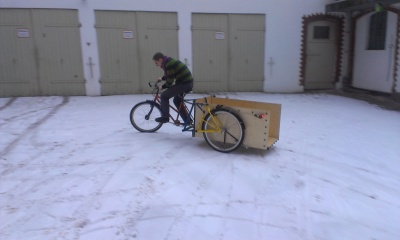

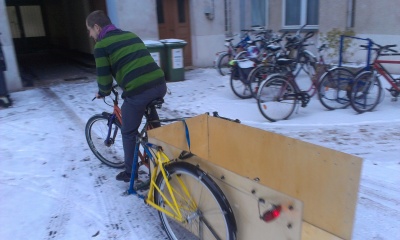

Fertiges Lastenrad

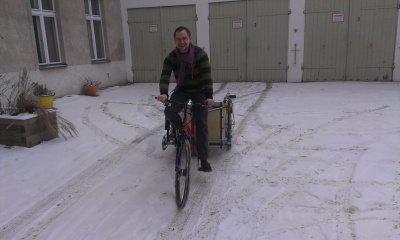

RadTransporter0197.jpg RadTransporter0198.jpg

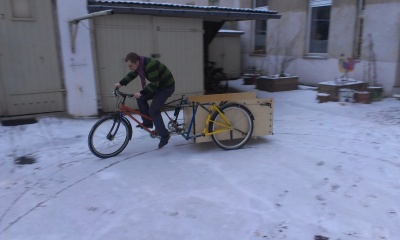

RadTransporter0199.jpg RadTransporter0200.jpg
RadTransporter0201.jpg RadTransporter0202.jpg

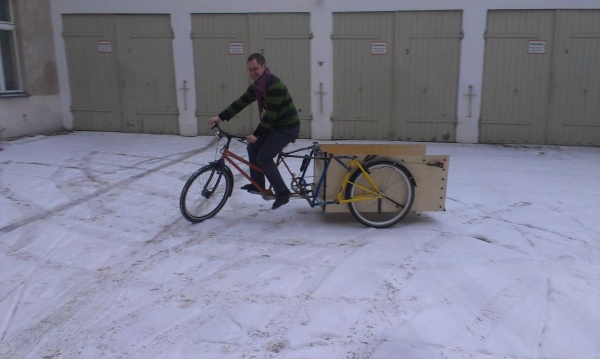

RadTransporter0203.jpg RadTransporter0204.jpg
BMBF 3Rad Hinterlader IMG 2090.JPG BMBF 3Rad Hinterlader IMG 2085.JPG
